Máy phân tích đáp ứng tần số quét

Dual Canopy Mechanic Electrical Engineering Co., Ltd. là một trong những nhà sản xuất và cung cấp Máy phân tích đáp ứng tần số quét hàng đầu tại Trung Quốc. Xin vui lòng bán buôn các sản phẩm giảm giá để bán ở đây và nhận báo giá từ nhà máy của chúng tôi. Đơn đặt hàng tùy chỉnh được chào đón.

Trong ngành điện, máy biến áp dễ bị ảnh hưởng nhất bởi hai nguyên nhân:-tác động ngắn mạch-trường gần và va chạm khi vận chuyển đường dài-. Những tình huống này có thể dễ dàng dẫn đến hiện tượng xoắn, dịch chuyển hoặc thậm chí đoản mạch các vòng dây trong cuộn dây bên trong. Những vấn đề này không thể nhìn thấy được từ bên ngoài, không thể phát hiện được bằng các thử nghiệm điện thông thường (điện trở DC, tỷ số vòng dây) và việc kiểm tra lõi cực kỳ tốn kém.

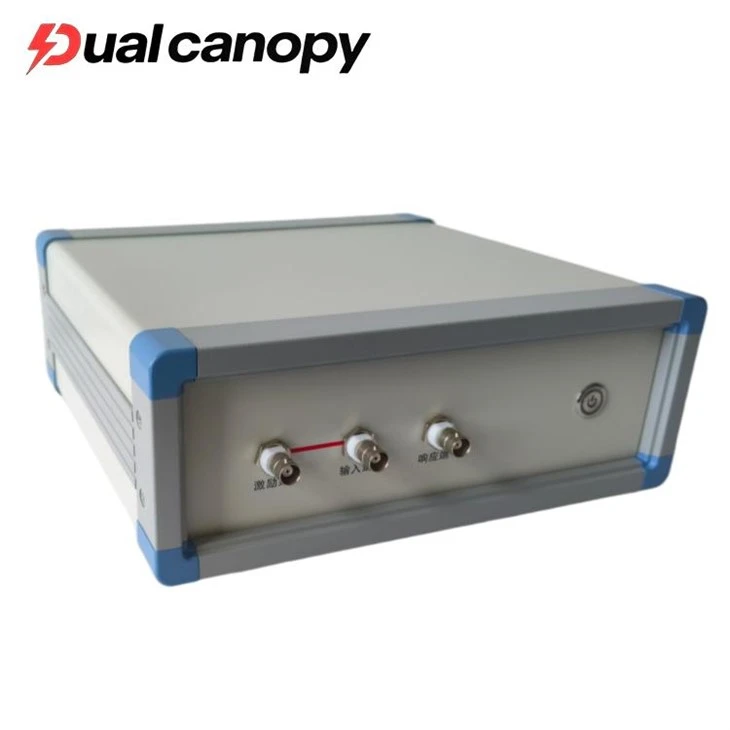

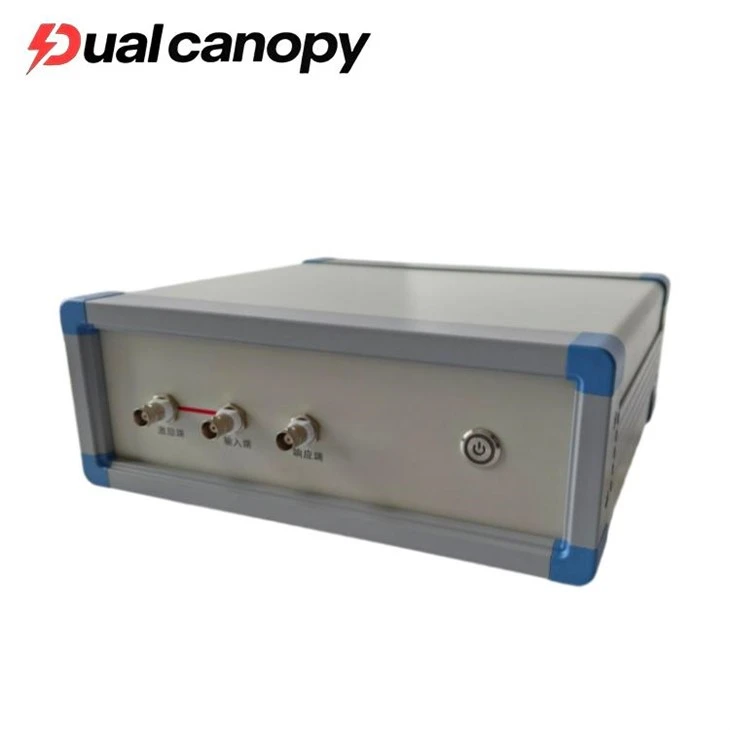

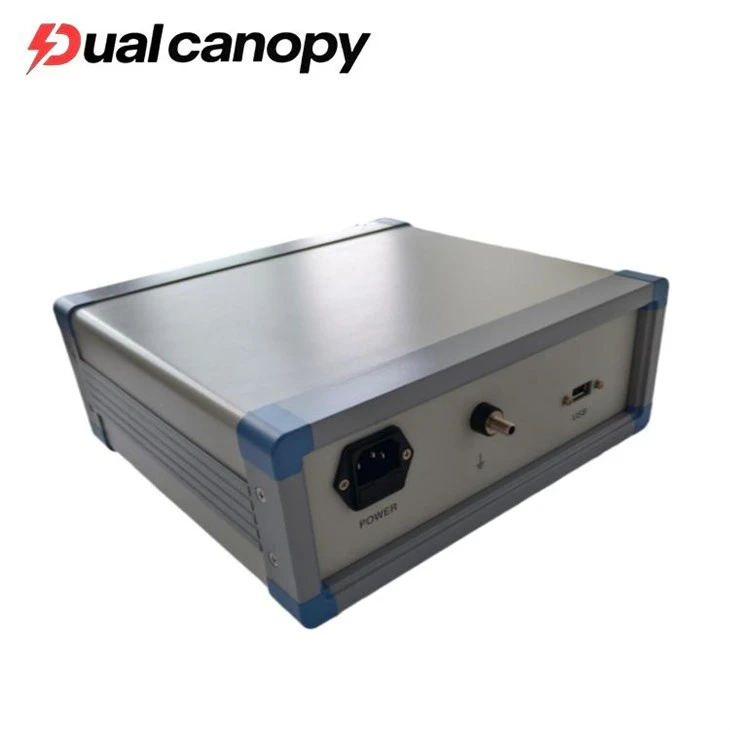

Dòng máy phân tích đáp ứng tần số quét (SFRA) của chúng tôi được thiết kế đặc biệt để thực hiện "quét siêu âm" trên cuộn dây máy biến áp. Bằng cách đưa tín hiệu quét băng rộng vào cuộn dây, nó vẽ ra đường cong đáp ứng tần số (sơ đồ Bode). Ngay cả một sự dịch chuyển cơ học chỉ vài mm trong cuộn dây cũng sẽ gây ra sự thay đổi đáng kể về đỉnh cộng hưởng trên đường cong. Không cần xả dầu hoặc loại bỏ lõi, nó trực tiếp lấy "dấu vân tay DNA" của cấu trúc cơ học bên trong của thiết bị.

Các tình huống khác nhau có các yêu cầu rất khác nhau về dải tần, độ chính xác và tính di động của thiết bị. Chúng tôi cung cấp một nhóm Nhà phân tích hoàn chỉnh, đảm bảo có một nhóm phù hợp với nhu cầu của bạn:

1. SFRA di động (1kHz - 2MHz) – "Đội kỵ binh hạng nhẹ sửa chữa tại chỗ-"

Tình huống: Các trạm kiểm tra và sửa chữa của văn phòng cung cấp điện,-bàn giao tại chỗ,-kiểm tra trước và khắc phục sự cố khẩn cấp sau sự cố tại các công ty truyền tải và chuyển đổi điện. Đáp ứng hơn 90% nhu cầu thường lệ trên cơ sở-.

2. SFRA vòng-tiêu chuẩn (20Hz - 2MHz) – "Dựa trên điều kiện chính-Bảo trì"

3. Phiên bản nghiên cứu băng rộng SFRA (20Hz - 10MHz) – "Mức trần cho cả nhà máy và nghiên cứu khoa học"

Nhiều hộp trên thị trường có thể truyền tín hiệu quét tần số, nhưng những hộp có thể đo đường cong một cách "sạch sẽ" và giải thích chúng "chính xác" dựa vào công nghệ cơ bản vững chắc.

1. Nền tảng phần cứng: Không ngừng tập trung vào việc ngăn chặn nhiễu "RF{1}}cấp"
Kiến trúc VNA đích thực: Loại bỏ việc quét tần số DDS của vi điều khiển giá rẻ, nó áp dụng kiến ​​trúc phân tích mạng vectơ RF thực sự, dẫn đến mức nhiễu nền cực thấp và dải động rộng.

-Bảo vệ cấp độ vật lý: Mô-đun quét tần số lõi trên bo mạch chủ sử dụng khoang bảo vệ bằng hợp kim nhôm độc lập và các dấu vết RF PCB trải qua các phép tính khớp trở kháng nghiêm ngặt để cắt nhiễu xuyên âm bên trong tại nguồn.

Khả năng thích ứng với trường mạnh: Ngay cả dưới điện trường mạnh của trạm biến áp 500kV, với dây nối đất được lọc chuyên dụng của chúng tôi, đường cong vẫn trơn tru và không có gờ.

2. Lõi phần mềm: Không ngừng tập trung vào "So sánh và tuân thủ dấu vân tay"

Bao quát đầy đủ các tiêu chuẩn quốc tế: Phần mềm kết hợp các tiêu chuẩn chính thống trong nước và quốc tế như IEC 60076-18, IEEE C57.149 và DL/T 911.

Chẩn đoán thông minh đa chiều: Không chỉ tính toán các hệ số tương quan (R, S, T) mà còn kết hợp các thuật toán như độ lệch đáp ứng tần số (ASD). Các cảnh báo được mã hóa màu đỏ, vàng và xanh lục-trực quan cung cấp một-tạo báo cáo chẩn đoán chỉ bằng một cú nhấp chuột tuân theo Lưới quốc gia/Lưới miền Nam hoặc các tiêu chuẩn quốc tế.

Căn chỉnh dữ liệu lịch sử: Tính năng tự động dịch chuyển đường cong và hiệu chỉnh chuẩn hóa để giảm thiểu độ lệch tần số-cao do sự khác biệt trong hệ thống dây điện-tại chỗ gây ra.

3. Chi tiết phụ kiện: Đảm bảo tính nhất quán của hệ thống dây điện. Cấu hình tiêu chuẩn bao gồm cáp đồng trục được bảo vệ-cấp kép{3}}quân sự, dây nối đất chuyên dụng có vạch chia độ và kẹp thử nghiệm mạ vàng/đục xuyên từ tính mạnh-. Điều này đảm bảo điện dung và độ tự cảm tiếp xúc nhất quán trong mọi thử nghiệm.

Lắp ráp cấp độ vi sóng: Các đầu nối đồng trục RF được lắp đặt bằng cách sử dụng cờ lê mô-men xoắn có cài đặt mô-men xoắn cố định; tất cả các dây bay bên trong đều được làm bằng dây bạc mạ Teflon{1}}.

Hiệu chỉnh mạng tiêu chuẩn: Trước khi xuất xưởng, mỗi Máy phân tích phải trải qua-hiệu chỉnh pha và biên độ băng tần đầy đủ bằng cách sử dụng máy phân tích mạng vectơ có độ chính xác cao-được nhập khẩu (chẳng hạn như dòng Keysight PNA) và mạng suy giảm LCR tiêu chuẩn.

Sàng lọc áp lực môi trường: Trước khi rời khỏi nhà máy, mỗi Máy phân tích phải trải qua quá trình thử nghiệm trong buồng xen kẽ có nhiệt độ cao{0}}thấp và trên bàn rung để loại bỏ các bộ phận bị hỏng sớm.

Việc nối đất là rất quan trọng: Đầu nối đất của thiết bị phải sử dụng dây nối đất chuyên dụng ngắn nhất và dày nhất có thể, nối trực tiếp với bu lông nối đất không sơn trên vỏ máy biến áp. Nghiêm cấm kết nối với mặt bích rỉ sét hoặc bề mặt sơn. Tiếp đất kém sẽ gây ra hiện tượng méo pha hoàn toàn ở dải tần-cao.

So sánh “vân tay” phải tỉ mỉ: Để so sánh dữ liệu hiện trường với vân tay nhà máy thì vị trí kẹp thử, chiều dài và hướng của dây nối đất phải tuyệt đối phù hợp với thông số kỹ thuật của nhà máy. Ngay cả sự chênh lệch một{1}}cm cũng có thể khiến đỉnh cộng hưởng tần số-cao bị mất.

"Cách ly" hoàn toàn cuộn dây đã thử nghiệm: Trước khi thử nghiệm, tất cả các dây dẫn bên ngoài (thanh cái, cáp) của sứ xuyên máy biến áp ở tất cả các phía phải được tháo ra. Điện dung lệch từ lưới điện bên ngoài sẽ làm biến dạng nghiêm trọng đường cong tần số-cao.

Màn hình cuối của xe buýt phải được nối đất: Màn hình cuối của ống lót điện dung phải được nối đất chắc chắn trong quá trình thử nghiệm và không bao giờ được để nổi; nếu không, tín hiệu-tần số cao có thể làm hỏng lớp cách nhiệt của màn hình cuối.

Hãy đối xử với cáp đồng trục giống như đôi mắt của bạn: Cáp đồng trục tần số cao-có lưới bảo vệ bên trong chính xác. Tuyệt đối tránh những khúc cua sắc nhọn và dùng vật nặng đè lên chúng. Khi quấn cáp phải cuộn thành vòng lớn (đường kính > 30cm). Nếu cấu trúc bên trong bị đứt, cáp sẽ không sử dụng được.

Loại bỏ quá trình oxy hóa khỏi các điểm tiếp xúc của kẹp: Tín hiệu-tần số cao thể hiện "hiệu ứng bề mặt", chỉ truyền trên bề mặt dây dẫn. Trước mỗi lần thử nghiệm, lớp oxit trên các đầu nối của ống lót phải được làm sạch hoàn toàn bằng bàn chải sắt hoặc giấy nhám để đảm bảo kẹp bám chặt vào “đồng trần”.

Bạn cung cấp loại dịch vụ nào?



Dịch vụ trước{0}}bán hàng

Tính toán lựa chọn: Khách hàng cần cung cấp kiểu cáp, chiều dài, định mức điện áp và điện dung. Các kỹ sư của chúng tôi sẽ hỗ trợ tính toán miễn phí công suất và định mức điện áp của máy thử VLF cần thiết để đảm bảo lựa chọn chính xác.

Tư vấn kỹ thuật: Giải đáp các thắc mắc kỹ thuật liên quan đến tiêu chuẩn IEEE 400.2, nguyên lý kiểm tra VLF, sự khác biệt về dạng sóng, v.v.

Giải pháp tùy chỉnh: Cung cấp mức độ bảo vệ tùy chỉnh (ví dụ: chống mưa, chống sốc) cho các địa điểm đặc biệt (như năng lượng gió ngoài khơi, xây dựng đường hầm).



1. Máy phân tích đáp ứng tần số quét chủ yếu được sử dụng để kiểm tra những mẫu nào?

Các thiết bị này chủ yếu được sử dụng để phân tích đáp ứng tần số của máy biến áp, lò phản ứng và các thiết bị điện khác.

2. Sự khác biệt giữa Máy phân tích đáp ứng tần số quét và các thiết bị kiểm tra điện khác là gì?

Máy phân tích đáp ứng tần số quét được thiết kế đặc biệt để phân tích đáp ứng tần số của thiết bị điện, với độ chính xác cao hơn và các chức năng kiểm tra toàn diện hơn.

3. Tại sao kết quả xét nghiệm lại dao động?

Sự biến động của kết quả thường liên quan đến hiệu chuẩn thiết bị, môi trường thử nghiệm, mẫu thử nghiệm hoặc vận hành. Nên kiểm tra tình trạng thiết bị và kiểm tra lại theo phương pháp tiêu chuẩn.
